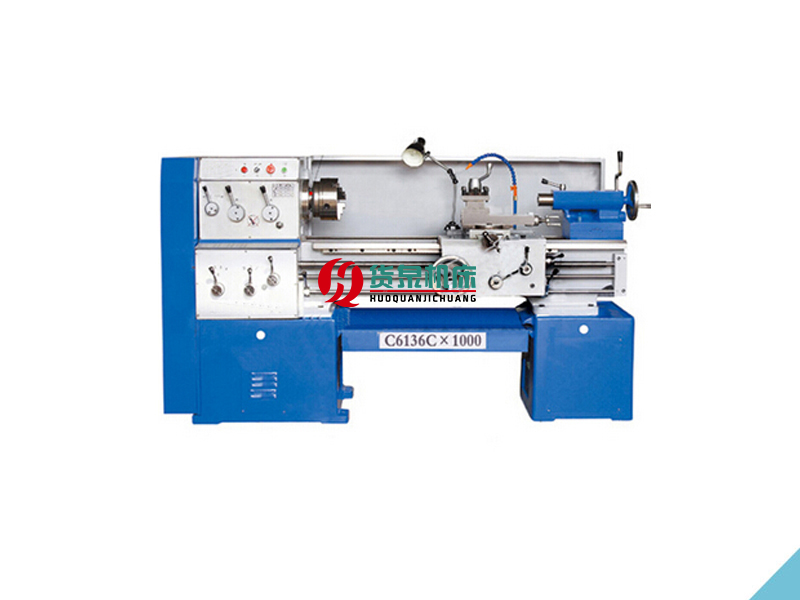

C6136C普通車床

日期:2021-10-21 來源:m.szzzw.cn 點擊:2559次

生產廠家：山東貨泉機床有限公司
產品名稱：C6136C普通車床
電機功率：4kw
機床重量：1800kg
外形尺寸：2250mm*1150mm*165mmm

在線咨詢全國熱線
13561118691

產品描述

?C6136C普通車床主要技術參數

C6136C普通車床技術參數
型號			C6 136C
加工能力	床身上最大回轉直徑		360mm
	刀架上最大回轉直徑		190mm
	馬鞍處最大回轉直徑		520mm
	馬鞍有效寬度		200mm
	中心距		750、1000、1500mm
	床身寬度		360mm
車頭箱	主軸通孔直徑		52mm
	主軸端部型式		ISO-C6
	主軸內孔錐度		MT6
	主軸轉速范圍（級數）		(9steps)40-1400rpm
?	公制螺紋范圍		18kinds 0.5-14mm
	英制螺紋范圍		27kinds 2-40inch
	模數螺紋范圍		11kinds 0.25-3.5mπ
滑板	小刀架最大行程		95mm
	橫滑板最大行程		180mm		230mm
	刀桿截面尺寸		20*20mm 2
尾座	尾座套筒直徑		65mm
	尾座套筒錐度		MT4
	尾座套筒最大行程		140mm
電機	主電機功率		4 or 5.5KW
	冷卻泵		125W
包裝（長寬高）
?	中心距	750mm		225115165cm
		1000mm		245115165cm
		1500mm		288115165cm

搬運

用起重機吊運裝有機床的包裝箱時，應按包裝箱上的標記套上鋼繩，在搬運和卸放時，不得使箱底和側面受到?jīng)_擊或劇烈震動，在任何情況下不得使包裝箱過度傾斜。利用緩杠在斜坡上移動包裝箱時，其坡度不得大于15度，滾杠直徑60至80毫米為宜。不許把包裝箱放在帶棱物體上或倒放!拆箱時首先檢查機床的外部情況，按“裝箱單”檢查附件和工具是否齊全。用起重機吊運已開箱的機床時，必須用鋼繩穿入床身前部第一和第三孔的筋板上，并利用床鞍保持平衡。起吊時，在鋼繩與機床接觸處必須墊上木板，或在鋼繩表面套上橡皮管，

機床的保養及調整

1.使用本機床時必須注意下列事項：

(1)各箱中潤滑油不得低于各油標中心，否則會因潤滑不良而損壞機床。

(2)所有潤滑點必須按時注人干凈的潤滑油。

(3)必須經常觀察油泵的工作情況，以保證床頭箱及進給箱有足夠的潤滑油。

(4)定期檢查并調整三角帶的松緊程度。

(5)每天工作前應開空車，向床鞍油盒內注油，使?jié)櫥蜕⒉贾粮魈帯?/div>

(6)主軸高速回轉時，在任何情況下均不得扳動變速手柄。

(7)絲杠只能在車削螺紋時使用，以保持其精度及壽命。

(8)使用中心架或跟刀架，必須潤滑中心架或跟刀架的支承塊與工件的接觸表面。

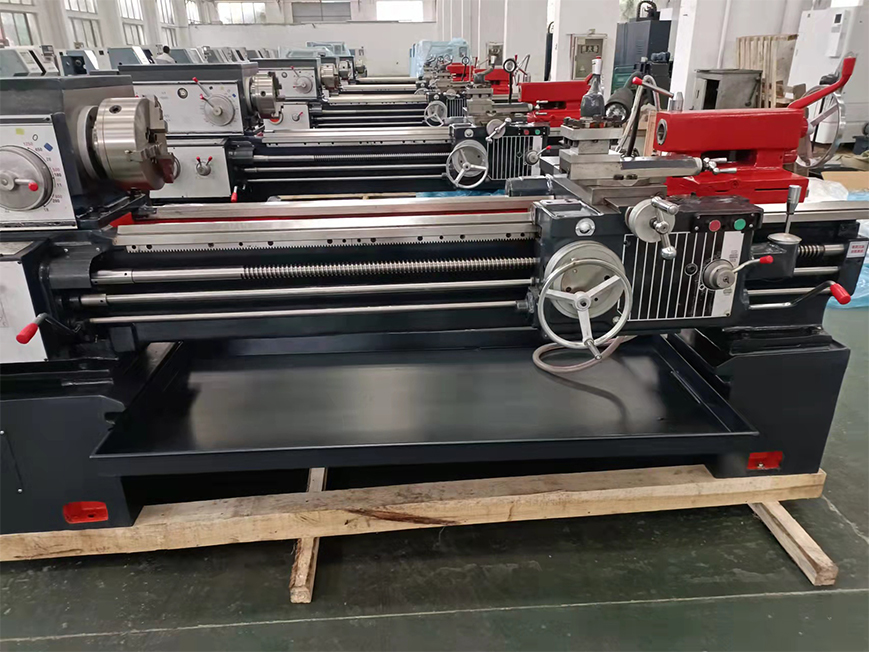

車間實拍圖

試車

機床必須仔細地用汽油洗滌防銹涂料，床頭箱內需用加熱的煤油沖洗，各處用的導油羊毛線應清洗干凈放回原處。絲杠、光杠及導軌應仔細擦凈涂上的防銹機油。使用前，要按機床潤滑系統圖的規定加潤滑油。開始工作前應參閱機床使用說明書，熟悉各手柄部位及使用方法，并用手扳動卡盤檢查機床

各部分工作情況。接電源前應仔細檢查電氣系統是否完好，注意電動機有無受潮!電源接好后，必須開空車檢查各部分的運轉情況才可以進行工作，并注意主電動機旋轉方向是否與規定的旋轉方向一致。如不一致，調整機床電源進線中的任意二相。

機床的使用

清洗：機床各部位的防銹油涂料必須用煤油仔細清洗?；瑒?dòng)導軌、絲杠、光杠等滑動面在清洗、擦凈后涂上潤滑油。檢查機床各部位確實清洗完畢，按機床潤滑的規定加足各部位所需的潤滑油。

機床的潤滑系統

機床零件的所有摩擦面，應當全面按期進行潤滑，以保證機床工作的可靠性，并減少零件的磨損及功率的損失。為此機床使用者應當遵守以下規定：

1.機床采用HL46機油潤滑，其粘度41.4-50.6E40，用戶可按工作環境的溫度在上述范圍內調節，床頭箱及進給箱采用外循環強制潤滑，油箱和溜板箱的潤滑油在兩班制的車間約50-60天更換一次，但第一次和第二次應為10天和20天，以便排出試車時未能洗凈的污物。廢油放凈后，貯油箱和油線要用干凈煤油徹底洗凈，注人的油應用網過濾。油面不得低于油標中心線。

2.油泵由主電機拖動，把潤滑油打到床頭和進給箱內。開車后，應檢查床頭箱油窗是否出油。啟動主電機一分鐘后床頭箱內造成油霧，各部可得到潤滑油，主軸方可起動。進給箱上有貯油槽，使泵出的油潤滑各點。最后，潤滑油流回油箱。床頭箱后端三角形過濾油器，每周應用煤_油清洗一次。

(1)主軸的調整：主軸軸承間隙過大會直接影響加工精度。主軸的旋轉精度有徑向跳動及軸向竄動兩項。徑向跳動是由主軸前支承處的雙列向心短圓柱滾子軸承及后支承處的單列向心推力球軸承保證；軸向竄動由后支承處的單向推力球軸承及單列向心推力球軸承保證。檢查方法按機40型車50床出廠檢查標準的第5項及第8項的規定進行。如該項精度不符合要求時，對于CA61

床，在一般情況下調整前軸承即可。其方法如下：松開螺母1，緊螺母2消除軸承間隙，調整后再擰緊螺母1.如徑向跳動仍達不到要求，就要對后軸承進行同樣的調整。對于車床，其組件結構調整方法如下：緊螺母1消除主軸軸承間隙，然后調整螺母2。

a00調整后應進行一小時的高速空運轉試驗，主軸軸承溫度不得超過70℃，溫升不得超過40℃，否則應松開一點螺母。注意調整螺母時，應先松開螺母上的固定螺釘，調整后再將螺釘擰緊。

(2)摩擦離合器的調整：摩擦離合器必須調整得能傳遞額定功率，過松時摩擦片容易打滑發熱起動不靈，傳動功率不夠，過緊則操縱費力。

故障設置一覽表?

故障開關	故障現象	備注
K1	機床不能啟動	主軸、冷卻泵和快速啟動電機都不能啟動,信號和照明燈都不亮
K2	機床不能啟動	主軸、冷卻泵和快速啟動電機都不能啟動,但信號和照明燈都亮
K3	機床不能啟動	主軸、冷卻泵和快速移動電機都不能正常啟動
K4	照明燈不亮	其他均正常
K5	機床不能啟動	主軸、冷卻泵和快速移動電機都不能正常啟動
K6	機床不能啟動	主軸、冷卻泵和快速移動電機都不能正常啟動
K7	主軸電機不能啟動	冷卻泵、快速電機都能正常工作
K8	主軸只能點動	按下SB2,主軸只能點動
K9	主軸只能點動	按下SB2,主軸只能點動
K10	主軸電機不能啟動	按下SB2,無任何反應
K11	冷卻泵電機不能啟動	按下SA2,無任何反應
K12	冷卻泵電機不能啟動	按下SA2,無任何反應
K13	冷卻泵電機不能啟動	按下SA2,無任何反應
K14	快速電機不能啟動	按下SB3,無任何反應
K15	快速電機不能啟動	按下SB3,無任何反應
K16	冷卻泵電機、快速電機不能啟動	主軸能起動
K17	機床不能啟動	主軸、冷卻泵和快速啟動電機都不能啟動,但信號和照明燈都亮
K18	照明燈不亮	其他均正常
K19	電源信號燈不亮	其他均正常
K20	快速電機不能工作	按下SB3,KM3動作,但電機不轉

?普通車床使用方法：

1、車床開機前，首先檢查油路和轉動部件是否靈活正常，開機時要穿緊身工作服，袖口扣緊，切削工件和磨刀時必須佩戴眼鏡。

2、開機時要觀察設備是否正常，車刀要夾牢固，吃刀深度不能超過設備本身的負荷，刀頭伸出部分不要超出刀體高度的1.5倍，轉動刀架時要把大刀退回到安全的位置，上落大工件，床面上要墊木板。

3、使用砂布磨工件時，砂布要用硬木墊，車刀要移到安全位置、刀架面上不準放置工具和零件，劃針盤要放牢。

4、車床變換轉速應停止車床轉動后方可以轉換，避免碰傷齒輪，開車時，車刀要慢慢接近工件，以免屑沫崩傷人或損壞工件。

5、車床工作時間不能隨意離開工作崗位，禁止玩笑打鬧，有事離開必須停機斷電，工作時思想要集中，不能在運轉中的車床附近更換衣報，不能取得上崗證的人員不能單獨操作車床。
